为什么MES是工厂的"大脑"

很多人一听到MES（Manufacturing Execution System，制造执行系统）就觉得是个数据采集工具。实际上，MES的定位远比"采集"要深——它是连接上层ERP（企业资源计划）和下层PLC/SCADA（设备控制系统）的中枢层，负责把"要生产什么"翻译成"怎么生产、生产得怎么样、哪里出了问题"。

有句话说，ERP管的是"钱和计划"，SCADA管的是"电和信号"，MES管的是"人和过程"。三者各管一段，缺了MES，工厂就是"计划归计划、现场归现场"的两张皮状态。

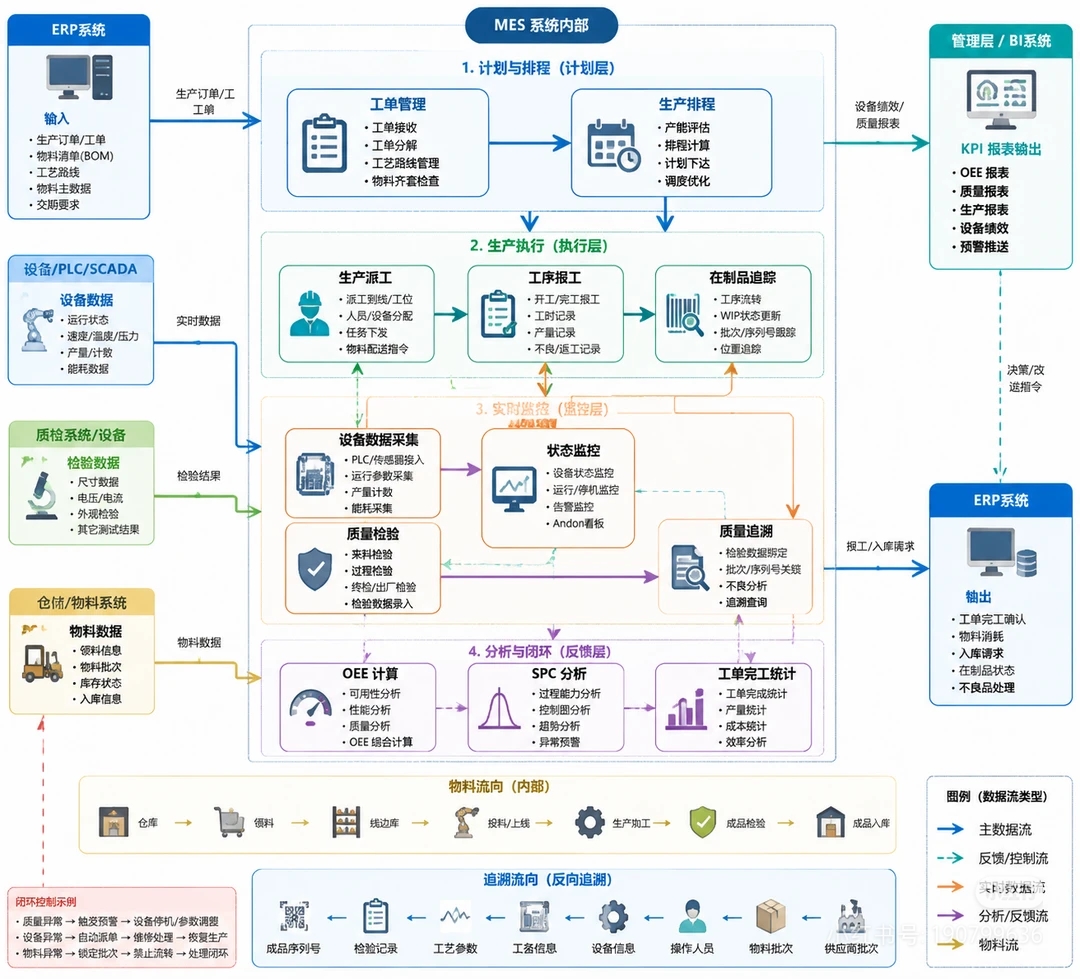

下面这张架构图，基本涵盖了MES系统的完整设计逻辑。我们逐层拆解。

四层架构：从计划到闭环

图中MES系统内部被划分为四个核心层级，数据自上而下流动，再通过反馈机制形成闭环。这不是拍脑袋的分层，而是ISA-95标准的核心思想在工程落地中的具体体现。

第一层：计划与排程（计划层）

这是MES的"入口"。ERP下达的生产订单到了这里，会被拆解为可执行的生产计划。

关键点是物料齐套检查——排程之前必须确认物料是否到位，否则排出来的计划就是废纸。很多MES项目上线后"计划排不动"的吐槽，根源往往不在排程算法，而在齐套检查的数据源（仓储系统）没接好。

第二层：生产执行（执行层）

计划下来了，这一层负责"把活派出去、把结果收回来"。三个模块串联成一个完整的执行闭环：

生产派工 → 工序报工 → 在制品追踪

• 派工：把任务分配到具体的产线、工位，同时分配人员和设备，下发物料配送指令
• 报工：记录开工/完工时间、工时、产量、不良品和返工情况
• WIP追踪：管理在制品（Work In Progress）的工序流转状态、批次/序列号跟踪、位置追踪

这一层最容易被低估的是在制品追踪。很多工厂上线MES后，报工数据有了，但WIP状态是"黑箱"——只知道某个批次"在生产中"，不知道它具体在哪道工序、预计什么时候出来。精细化的WIP追踪是缩短制造周期的关键抓手。

第三层：实时监控（监控层）

如果说执行层管的是"计划维度"，监控层管的就是"实时维度"。这一层是数据的汇聚点，四个模块各司其职：

• 设备数据采集：通过PLC/传感器接口，采集运行参数（速度、温度、压力）、产量计数、能耗数据
• 状态监控：设备运行/停机状态监控、告警监控、Andon看板（安灯系统，车间现场的异常呼叫板）
• 质量检验：覆盖来料检验（IQC）、过程检验（IPQC）、终检/出厂检验（OQC）
• 质量追溯：将检验数据与批次/序列号绑定，支持不良分析和追溯查询

从图中可以看到，左侧的设备/PLC/SCADA和质检系统的数据都汇入这一层。这意味着监控层不仅要处理MES内部流转的数据，还要对接外部异构系统——这也是MES项目集成工作量大的根本原因。

第四层：分析与闭环（反馈层）

数据采上来了，这一层负责"让数据产生价值"：

• OEE计算：设备综合效率 = 可用率 × 性能率 × 良品率。这三个因子分别回答了"设备有多少时间在生产"、“生产速度是否达标”、“生产出来的有多少是合格品”
• SPC分析：统计过程控制，通过控制图、过程能力分析（Cpk/Ppk）、趋势分析来发现工艺漂移，在不良品产生之前预警
• 工单完工统计：汇总产量、成本、效率数据，回传给ERP完成业务闭环

关键在于反馈箭头——分析层的结果会通过紫色虚线反馈给上面的执行层和监控层。这就是"闭环控制"的含义：不是简单地"采集数据→展示报表"，而是让数据驱动实际的产线调整。

数据流：左进右出的"流水线"

图中左右两侧的外部系统，构成了MES的数据"供应链"。

左侧：四大输入源

右侧：两大输出端

• 管理层/BI系统：接收MES的绩效数据，输出OEE报表、质量报表、生产报表、设备绩效、预警推送。同时通过反馈控制流向下发送"决策/改进指令"
• ERP回传：工单完工确认、物料消耗、入库请求、在制品状态、不良品处理——让ERP知道"计划执行得怎么样"

闭环控制：MES的核心竞争力

图中底部列出了三种闭环控制场景，这是MES区别于普通数据采集系统的关键：

质量异常闭环：质量检验发现异常 → 触发预警 → 设备停机或自动调整工艺参数。不需要人工层层审批，SPC控制图检测到超规信号就能直接联动。

设备异常闭环：设备监控发现异常 → 自动生成维修工单 → 维修完成 → 恢复生产。从"发现问题"到"修复问题"的全过程都在MES内闭环。

物料异常闭环：物料批次出现问题 → 锁定该批次 → 阻止继续投料 → 处理完成后解锁。防止不良物料流入后续工序造成更大损失。

这三种场景的共同特点是：不依赖人工判断来触发响应，系统根据预设规则自动执行控制动作。这才是"智能制造"中"智能"二字的实质。

追溯链：从成品到供应商的全链路

图中底部的"追溯流向"展示了一条完整的反向追溯链：

成品序列号 → 检验记录 → 工艺参数 → 工务信息 → 设备信息 → 操作人员 → 物料批次 → 供应商批次

这意味着，当市场反馈某个产品存在质量问题时，可以通过序列号一路追溯到：是哪个供应商的哪批原材料、在什么设备上、由谁操作、用了什么工艺参数、检验结果如何。在汽车、电子、医药等行业，这种追溯能力不仅是生产管理需求，更是法规合规要求。

物料流：物理世界的映射

图中底部的"物料流向"描述了物理实体在车间内的流转路径：

仓库 → 领料 → 线边库 → 投料/上线 → 生产加工 → 成品检验 → 成品入库

MES需要做的，是把这条物理流和上面提到的信息流严格对应起来。每一次物料移动，都有对应的系统记录；每一个工序节点，都有数据采集点。当物理流和信息流脱节时——比如物料已经上线了但系统还没扣减——就会出现"账实不符"的老大难问题。

写在实践层面

MES项目最容易踩的坑，不是技术选型，而是集成边界不清晰。从图中可以看到，MES至少要和ERP、设备系统、质检系统、仓储系统四个方向做数据对接，每个方向的数据格式、通信协议、更新频率都不一样。

根据行业经验，MES项目的集成工作量通常占到总工期的40%-60%。所以如果要做MES项目，第一步不是选产品，而是把上面这张图中的所有箭头都画清楚——哪些数据从哪来、到哪去、用什么协议、多久更新一次。

把数据流理清楚了，技术选型反而是最简单的部分。
